原理图设计
主控单元
- 主控芯片：STM32F103C8T6
- 工作频率：72MHz
- 预留四个用户按键接口
- 支持SWD调试接口
电源设计

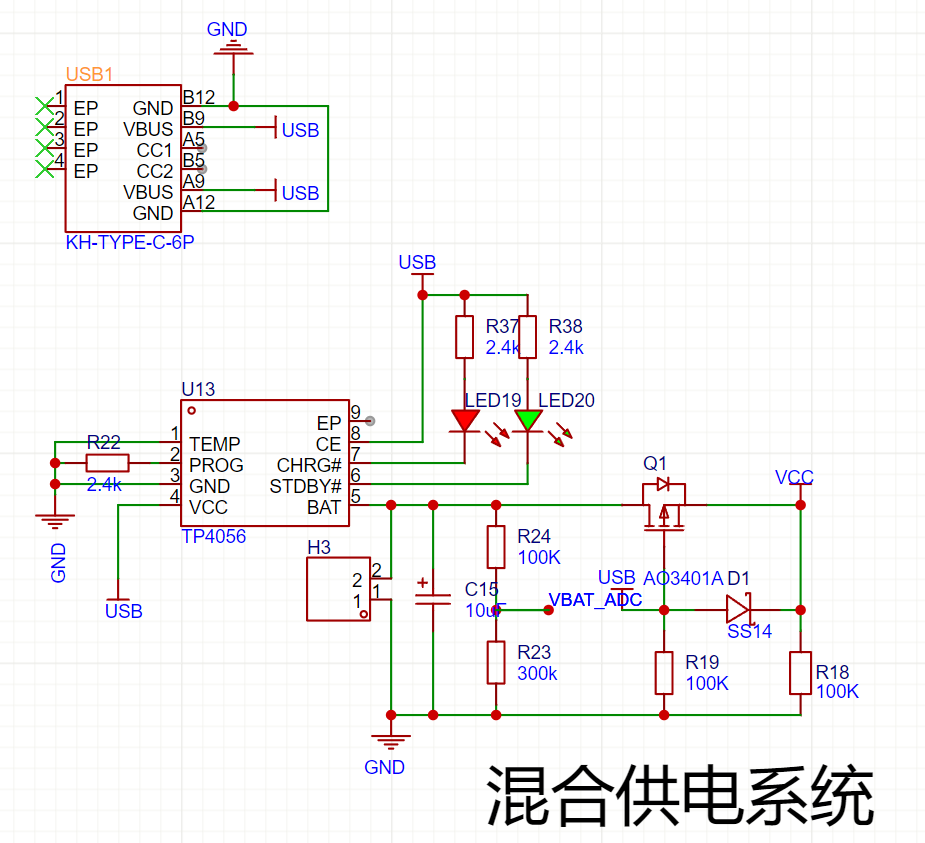

电源管理
- USB-锂电池混合供电设计
- TP4056锂电池充电管理
- MIC29302WU低压差LDO降压方案
- 有效解决锂电池电压与3.3V过近问题
传感器接口
- 光照传感器：TI OPT3001
- 甲醛有机气体：串口传感器
- 预留I2C总线接口
- NTC测温接口设计
接口设计
- USB供电及通信接口
- 锂电池充电接口
- I2C总线扩展接口
- 串口传感器接口
- NTC温度传感器接口
- 用户按键接口
